Instrucciones de montaje

Cuando monte su nueva estación principal, estación de bombeo o satélite automático, le recomendamos que obtenga un soporte de elevación System Cleaners para garantizar la seguridad y evitar el riesgo de accidentes de elevación. El soporte tiene tres tomas de diferentes tamaños, lo que le permite ajustarse a una gama de equipos: AM/AMM, MS, PS y AS/ASM.*

*Nota que el soporte de elevación no es aplicable para MS(C)1-10, CP y AMM50-10.

Siga las siguientes instrucciones.

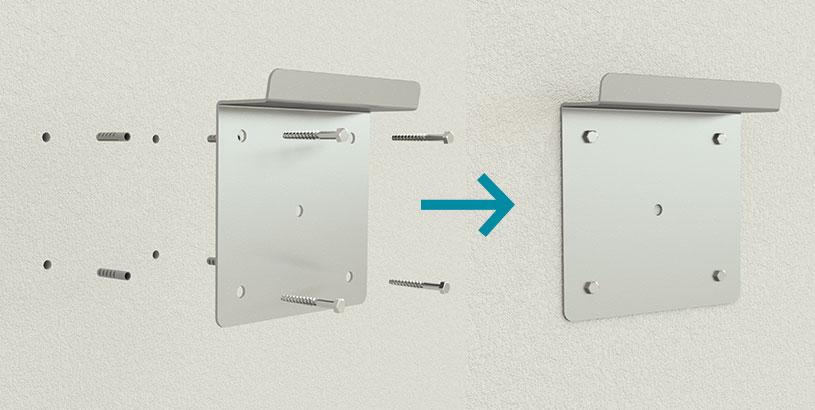

Comience por taladrar los agujeros y montar el soporte de pared (soporte incluido junto con los tornillos y los tapones).

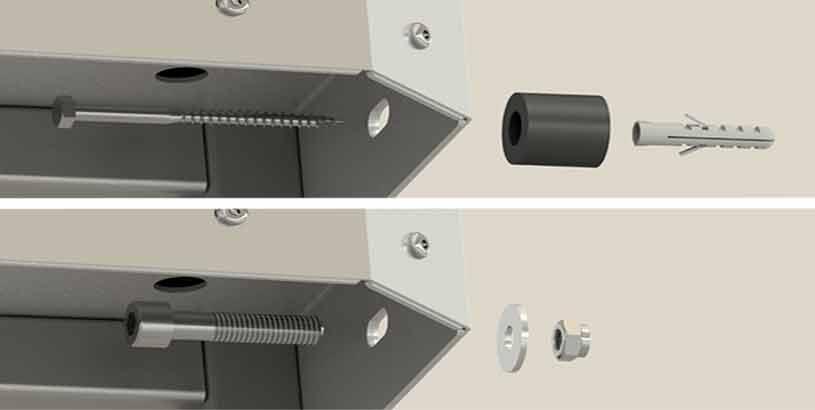

IMPORTANTE: Cuando fije el equipo a la pared o al rack de suelo, recuerde SIEMPRE instalar el tornillo de seguridad de la parte inferior del armario en la pared (1) o en el rack de suelo (2).

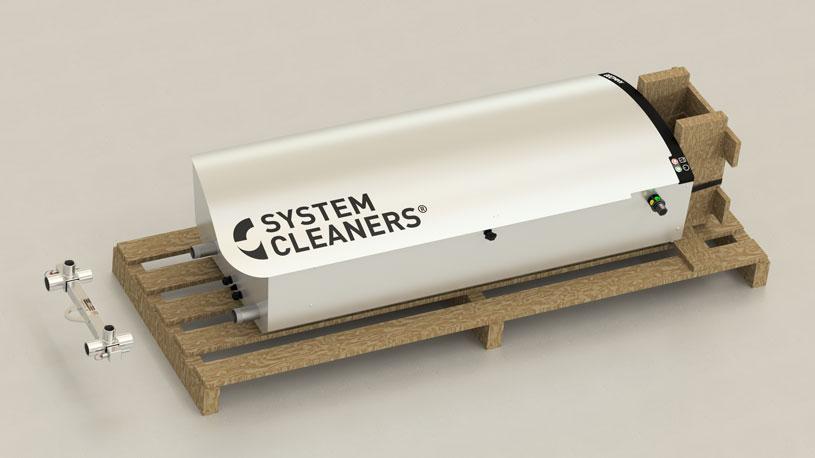

Su nueva unidad System Cleaners se envía colocada sobre un palé. Para montarla en un soporte de pared o en un estante de suelo, recomendamos utilizar el soporte de elevación System Cleaners (artículo nº 96-010500). El soporte de elevación se ajusta a los tubos de entrada/salida.

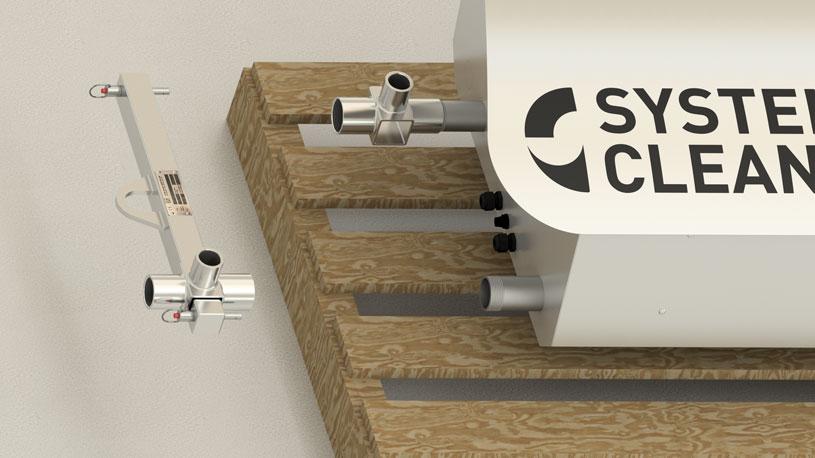

Retire las clavijas y el travesaño y monte las tomas de tamaño correcto en las salidas.

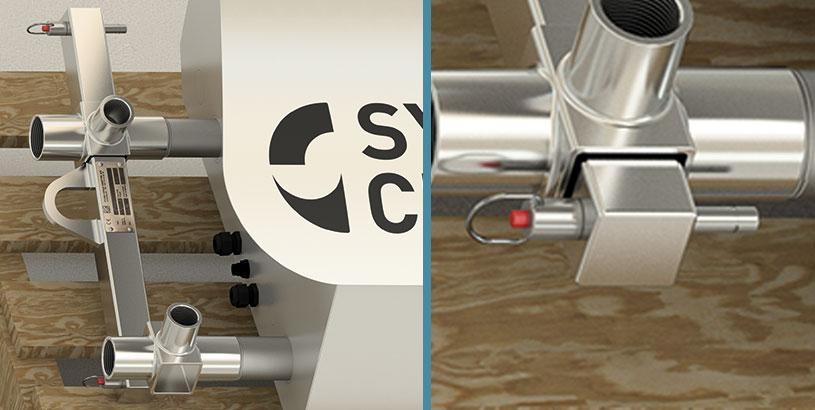

Coloque el travesaño en la posición correcta deslizándolo a través de los agujeros cuadrados. Asegúrese de que ambas clavijas estén bien fijadas.

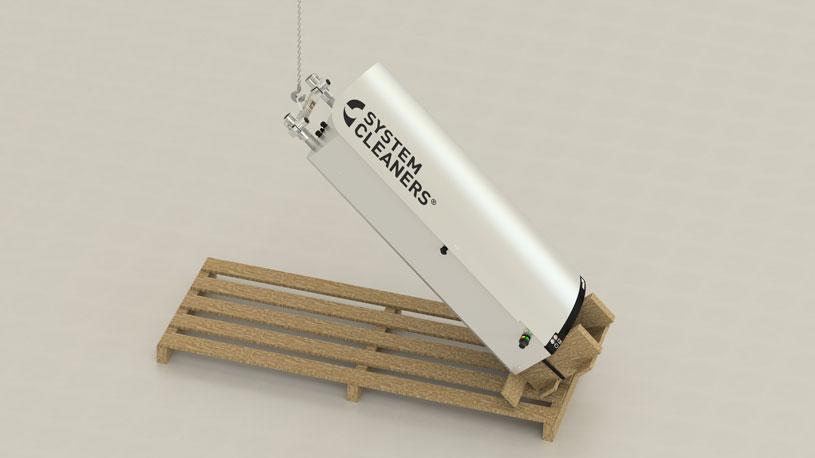

Utilice el soporte de elevación para elevar la unidad de la posición horizontal a la posición vertical.

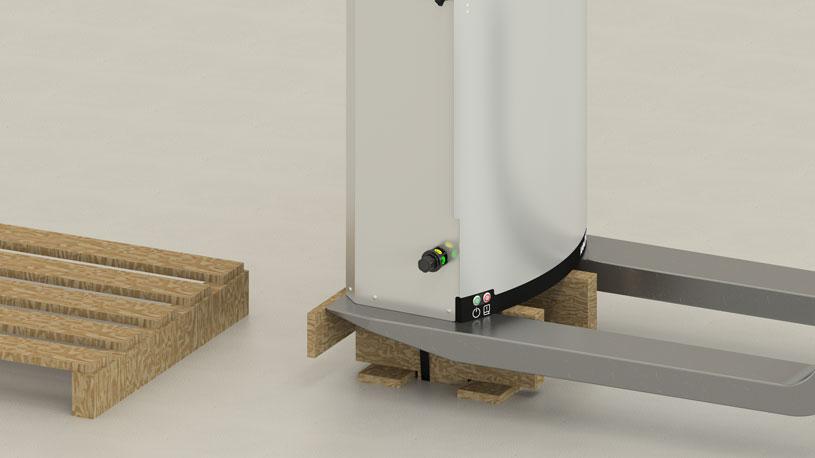

Una vez en posición vertical, se puede utilizar una carretilla elevadora para los últimos pasos de la instalación.

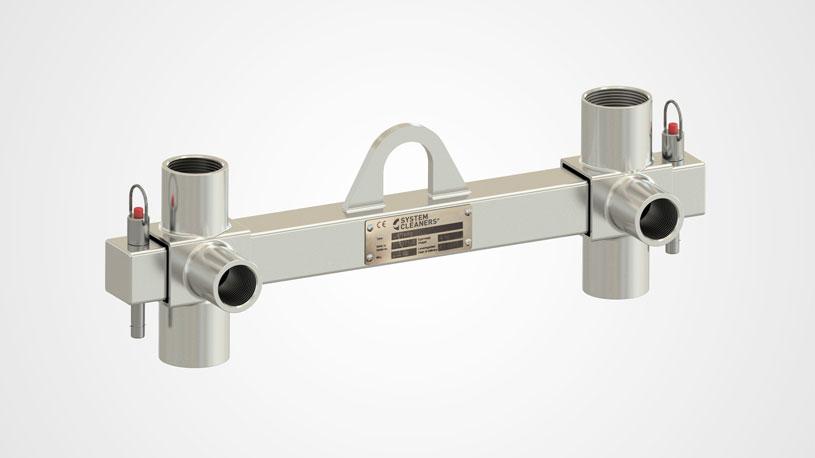

System Cleaners Soporte de elevación artículo nº 96-010500

Conexiones: 1" BSP, 1¼" BSP, 1½" BSP
Aplicable para: AM/AMM, MS, PS y AS/ASM*.
Capacidad de carga: 200 kg

*Excepciones: MS(C)1-10, CP y AMM50-10.
