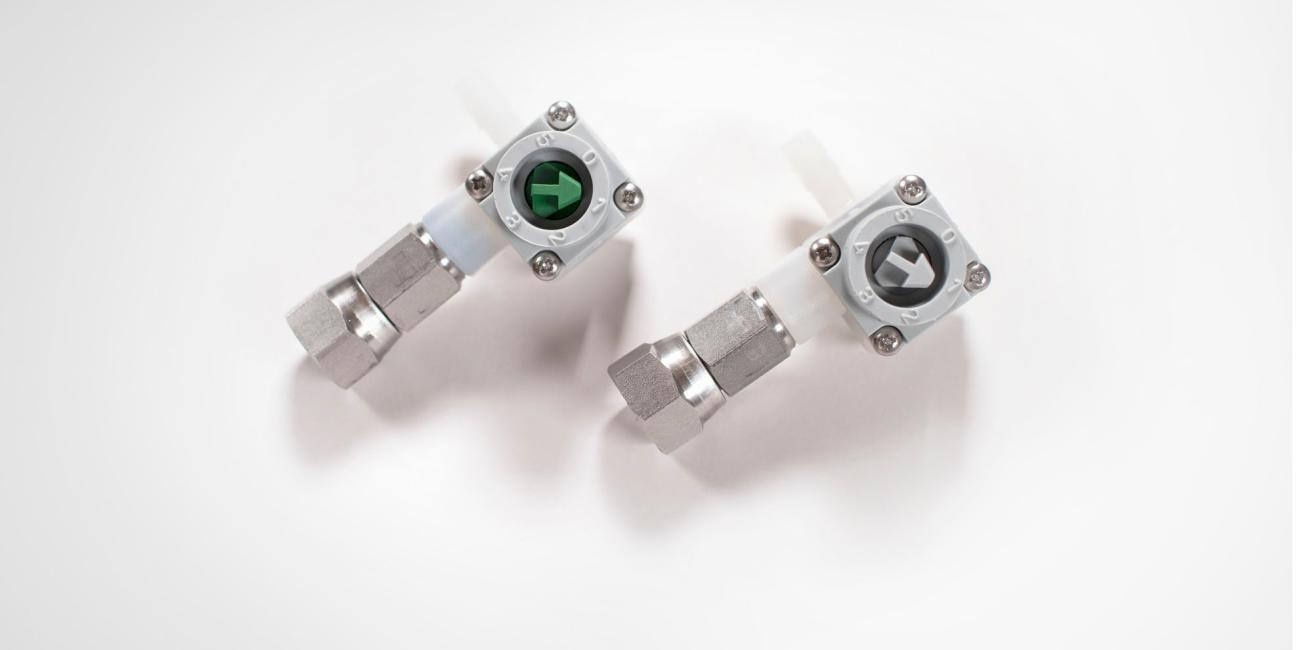

Válvula dosificadora de clic SC
Girando un disco que contiene cinco agujeros diferentes, se puede determinar con precisión la cantidad deseada de productos químicos.
Utilice la llave, que también sirve para cerrar la puerta del armario, para ajustar la dosis de productos químicos.
Cada vez que se cambie el ajuste, una carga de resorte dará como resultado un clic que indicará que la válvula está ajustada en la posición deseada.
Tenga en cuenta que las cifras de la válvula de medición no indican la concentración.
La dosis depende de muchos factores como la temperatura del producto, la viscosidad, la densidad, las condiciones de presión, la longitud de la manguera, la presión del aire, etc.
Por consiguiente, los porcentajes mencionados en los cuadros que figuran a continuación son sólo orientativos.
Recomendamos que la dosis sea ajustada por su proveedor de productos químicos.
Válvula dosificadora Gris - para productos de espuma
| Aire Presión |
Posición | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Tamaño del orificio | |||||
| 0,8 mm | 1,0 mm | 1,2 mm | 1,4 mm | 1,6 mm | |
| 0 Bar | 3,5% | 5,1% | 7,3% | 8,3% | 9,1% |
| 5 Bar | 3,5% | 4,8% | 6,3% | 7,3% | 8,1% |
| 6 Bar | 3,1% | - | 5,5% | - | 7,3% |

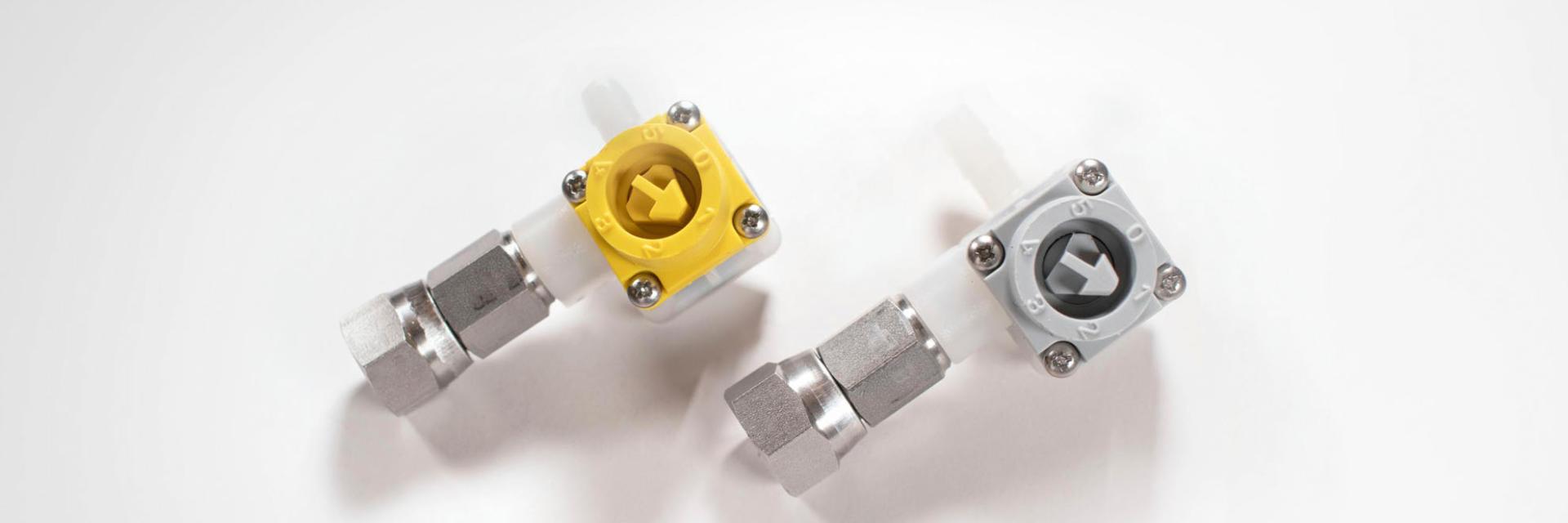

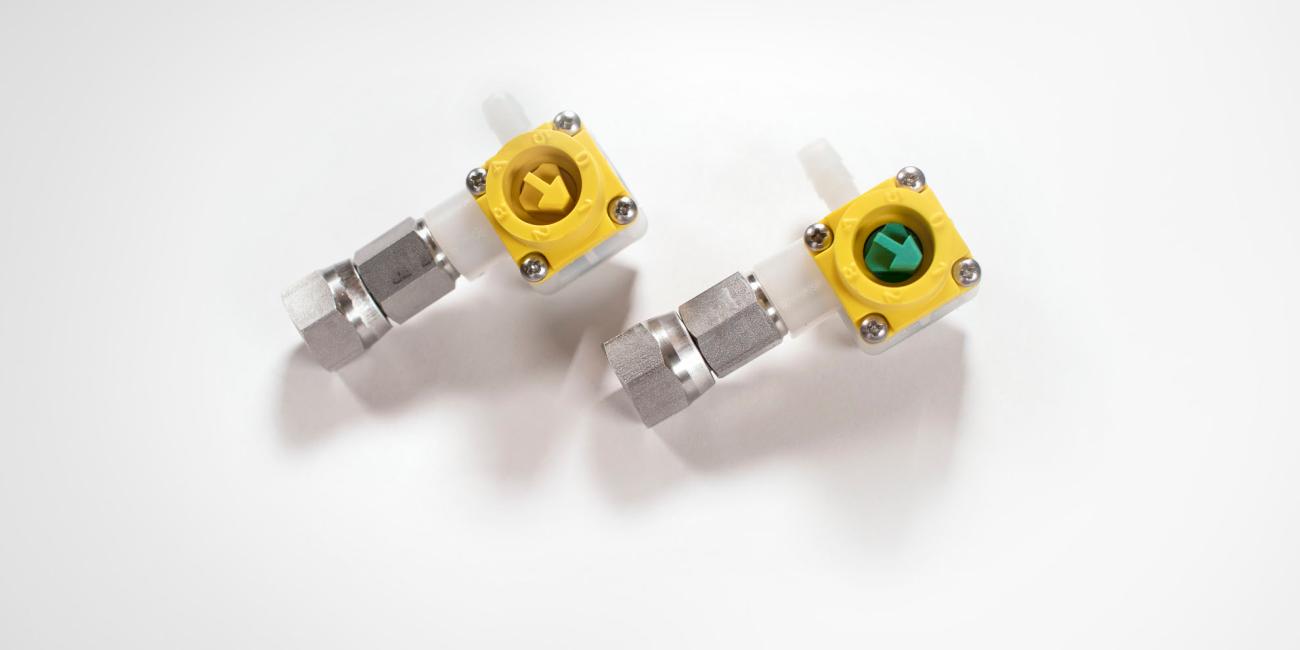

Válvula dosificadora amarilla - para productos de desinfección
| Aire Presión |
Posición | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Tamaño del orificio | |||||
| 0,5 mm | 0,6 mm | 0,7 mm | 0,8 mm | 0,9 mm | |
| 0 Bar | 1,6% | 2,2% | 2,9% | 3,5% | 4,8% |
| 5 Bar | 1,3% | 2,0% | 2,6% | - | 4,4% |
| 6 Bar | 1,3% | 1,9% | 2,3% | - | 4,4% |
Haga clic para ampliar la imagen
La dosificación depende de muchos factores, como la temperatura del producto, la viscosidad, la densidad, las condiciones de presión, la longitud de la manguera, la presión del aire, etc.
Por consiguiente, los porcentajes mencionados en la ilustración anterior son meramente orientativos.
